- لوله : از قطر 63 الی 108 میلی متر (ST37)
- شفت : از قطر 20 الی 30 میلی متر (ST37 ، CK45 ، MO40 ، 304)
- بلبرینگ : 6204 ، 6205 ، 6206
- نوع شفت : A2 ، B2 ، رزوه دار ، پیچ تختدار ، قلابدار و …
- رنگ : الکترواستاتیک و روغنی پاششی
- آب بند اختصاصی از جنس P6 و درپوش فلزی
- لاستیک : از شور 55 الی 80
- حلقه واسط : پلی اتیلن PE
رولیک دیسکی یا رولیک برگشت
توضیحات کوتاه :

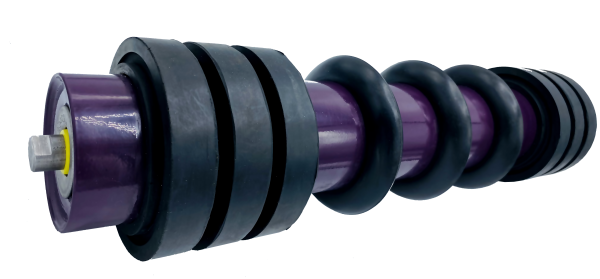

رولیک دیسکی یا رولیک برگشت

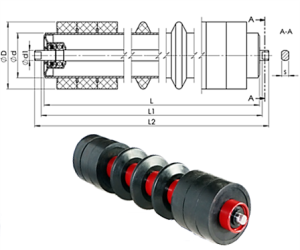

رولیک‌های دیسکی تسمه‌های زیرین یا برگشت را پشتیبانی می‌کنند و باند کمتری از تسمه نقاله را در زیر به کار می‌گیرند و مواد پیوسته از آن را حذف می‌کنند. رولیک برگشت از لوله فولادی پوشش داده شده ساخته شده است که در آن رینگ‌های لاستیکی یا پلی اورتان نصب شده است
یکی از اصلی‌ترین قطعات مورد استفاده در نوار نقاله، رولیک‌ها هستند. این قطعات در صنعت و انتقال مواد نقش بسیار مهمی دارند. در واقع رولیک‌ها غلتک‌های متحرکی هستند که اقلام را از طریق نوار نقاله یا همان سیستم کانوایر انتقال می‌دهند. از آنجایی که این قطعه کاربردهای مختلفی دارد، به همین خاطر انواع متفاوتی از آن طراحی و ساخته شده است که هر کدام وظیفه خاصی را انجام می‌دهند. از جمله این انواع می‌توان به رولیک برگشت یا رولیک دیسکی اشاره کرد که در ادامه بیشتر با آن آشنا خواهیم شد.
رولیک برگشت یا رولیک دیسکی چیست و چه وظیفه‌ای دارد؟
بهتر است قبل از ورود به بحث اصلی، با نوار نقاله و وظایف رولیک در آن آشنا شویم. چرا که این مساله می‌تواند در درک وظیفه رولیک برگشت یا رولیک دیسکی نقش بسیار مهمی داشته باشد. در صنایع مختلف برای انتقال مواد و محصولات از نقطه‌ای به نقطه‌ای دیگر از وسیله‌ای به نام نوار نقاله استفاده می‌کنند. در واقع نوار نقاله صفحه متحرکی از جنس فلز و یا لاستیک است که به وسیله یک موتور و گیربکس حرکت می‌کند. اگر بخواهیم یک مثال واضح از نوار نقاله بزنیم، می‌توان به پله برقی اشاره کرد.
حال برای اینکه اجسام به راحتی بر روی این نوار حرکت کنند از قطعه‌ای به نام رولیک استفاده کرده‌اند و در حقیقت بدون وجود رولیک، نوار نقاله‌ای نیز وجود نخواهد داشت. بهتر است بدانید در یک کانوایر انواع مختلفی از رولیک استفاده می‌شود که هر کدام وظیفه مخصوصی را بر عهده دارد. برخی از این رولیک‌ها عبارتند از:
- رولیک رفت: این نوع برای تحمل وزن تسمه مورد استفاده قرار می‌گیرد.
- رولیک ضربه‌گیر: این رولیک برای ثابت نگه داشتن نوار به کار می‌رود و از آسیب رسیدن به آن جلوگیری می‌کند.
- رولیک برگشت یا رولیک دیسکی: این رولیک در سطح زیرین نوار نقاله نصب شده و برای تحمل وزن تسمه موقع برگشت استفاده می‌شود.
غیر این این سه مورد رولیک‌های دیگری نیز وجود دارد که رولیک رفت و رولیک برگشت بیشترین کارایی را دارند.
وظیفه رولیک برگشت یا رولیک دیسکی برگرداندن تسمه به نقطه شروع است و به همین خاطر در زیر چهارچوب نوار نقاله نصب می‌شود و کمک می‌کند تسمه به عقب برگردد. در طراحی و ساخت رولیک برگشت از حلقه‌های پلاستیکی استفاده شده است تا میزان ساییدگی به حداقل مقدار خود برسد. چرا که بر روی نوار نقاله ذرات بسیار ریزی وجود دارد که می‌تواند باعث افزایش ساییدگی و اصطکاک شود. زمانی که از پلاستیک استفاده می‌کنند، این ساییدگی کاهش می‌یابد. همچنین جنس رولیک برگشت باید به گونه‌ای باشد که در برابر فشارهای زیاد تحمل خوبی را از خود نشان دهد. به همین خاطر جنس بدنه این رولیک را فلز مستحکم می‌سازند.
بررسی اهمیت و کاربرد رولیک برگشت یا رولیک دیسکی
همانطور که در بالا نیز اشاره کردیم، رولیک برگشت یا رولیک دیسکی وظیفه بسیار مهمی را در نوار نقاله بر عهده و چنانچه به هر دلیل این رولیک خراب شده باشد، فشار زیادی به نقاله وارد شده و در نتیجه ممکن است تسمه آن خیلی زود آسیب ببیند. در واقع رولیک برگشت علاوه بر کمک به حرکت در تحمل وزن نیز نقش بسیار موثری دارد.
استفاده از رولیک برگشت یا رولیک دیسکی در صنایع مختلفی کاربرد دارد. به عنوان مثال در فرودگاه‌ها برای حمل چمدان‌ها مورد استفاده قرار می‌گیرد. رولیک برای اینکه بتواند وزن این بارها را تحمل کند باید از جنس خوبی ساخته شده و به خوبی آب‌بندی شده باشد. در صورتی که این رولیک طراحی استانداردی نداشته باشد، عمر مفید بسیار کوتاهی خواهد داشت و در نتیجه باید یکبار دیگر برای خرید آن هزینه نمایید.
تست های کنترل کیفیت رولیک برگشت یا رولیک دیسکی
از آنجایی که خراب شدن رولیک برگشت می‌تواند باعث توقف کامل نوار نقاله شود، بهتر است آزمایشات و کنترل کیفیت‌های مختلفی روی آن انجام شود تا متوجه شویم استانداردهای لازم را دارد یا خیر. از جمله تست‌هایی که در آسارول بر روی رولیک برگشت انجام می‌شود، می‌توان به موارد زیر اشاره کرد.
- تست آب‌بندی: رولیک برگشت همواره در معرض گرد و غبار و آلودگی‌ها قرار دارد. در صورتی که این مواد بتوانند به داخل رولیک نفوذ کنند، قطعات آن خیلی زود دچار سایش شده و خراب می‌شود. به همین خاطر باید این قطعه در برابر ذرات معلق گرد و غبار مقاومت خوبی داشته باشد. برای تست آب‌بندی ابتدا رولیک را وزن کرده و سپس آن را در داخل آب می‌گذارند. اگر بعد از 2 ساعت وزن آن تغییر نکرد، یعنی رولیک توانسته تست را به خوبی پشت سر بگذراند. البته تفاوت وزن کمتر از 10 گرم ایرادی ندارد.
- تست بالانس: تست دیگری که بر روی رولیک برگشت یا رولیک دیسکی انجام می‌شود، تست بالانس است. این آزمایش بر اساس استاندارد ISO 1940/01 انجام می‌شود و رولیک باید بتواند در حالت بالانس و هم محوری قرار بگیرد.
- تست سلامت جوش: قطعات مختلف رولیک برگشت با جوش به یکدیگر متصل می‌شوند. اگر جوشکاری به هر دلیلی خوب انجام نشده باشد، قطعات از هم جدا شده و سیستم از کار می‌افتد.
انواع رولیک برگشت یا رولیک دیسکی
رولیک برگشت یا رولیک دیسکی معمولا به دو صورت افقی و V طراحی و ساخته می‌شود که نوع V برای تحمل بارهای سنگین بسیار مناسب است. البته ممکن است گاهی به خاطر نیازهای پروژه مجبور باشید رولیک برگشت یا رولیک دیسکی منحصر به فردی را سفارش دهید. علت اینکار می‌تواند به خاطر شرایط اقلیمی متفاوت و یا زیاد بودن بار باشد.
قیمت رولیک برگشت یا رولیک دیسکی
اندازه و متریال مورد استفاده در رولیک از جمله عوامل تاثیر گذار در تعیین قیمت آن است. به همین خاطر است که فروشندگان قیمت‌های مختلفی را برای این قطعه اعلام می‌کنند. اما علاوه بر این دو مورد، مواردی دیگری نیز در تعیین قیمت رولیک برگشت یا رولیک دیسکی تاثیر گذار هستند که ادامه بیشتر با آن‌ها آشنا خواهیم شد.
- رولیک برگشت از آهن و یا فولاد ساخته می‌شود؛ بنابراین اگر قیمت این دو بالا رود، قیمت رولیک هم افزایش پیدا می‌کند.
- عامل بعدی در تعیین قیمت رولیک برگشت، نوع قطعات به کار رفته در آن است.
- مورد دیگر کیفیت ساخت رولیک برگشت است. به طور مثال اگر از بلبرینگ‌ها و رینگ‌های باکیفیت در ساخت رولیک استفاده شده باشد، قیمت نهایی نیز به مراتب بالا خواهد رفت.
بنابراین اگر قصد دارید قیمت روز رولیک برگشت را به دست آورید، بهتر است از طریق شماره تماس‌های موجود در وب‌سایت با کارشناسان آسارول تماس بگیرد تا آن‌ها قیمت دقیق را به شما اعلام کنند.
خرید رولیک از آسارول
آسارول با استفاده از جدیدترین تجهیزات و بهترین متریال، انواع رولیک برگشت یا رولیک دیسکی را تولید و به بازار عرضه می‌کند. این مجموعه تمام تلاش خود را به کار گرفته تا علاوه بر تولید قطعات باکیفیت، آن‌ها را با قیمت مناسب در اختیار مشتریان عزیز قرار دهد. به همین خاطر خرید رولیک از آسارول می‌تواند نقش بسیار مهمی در کارایی نوار نقاله و کاهش هزینه‌های شما داشته باشد.
